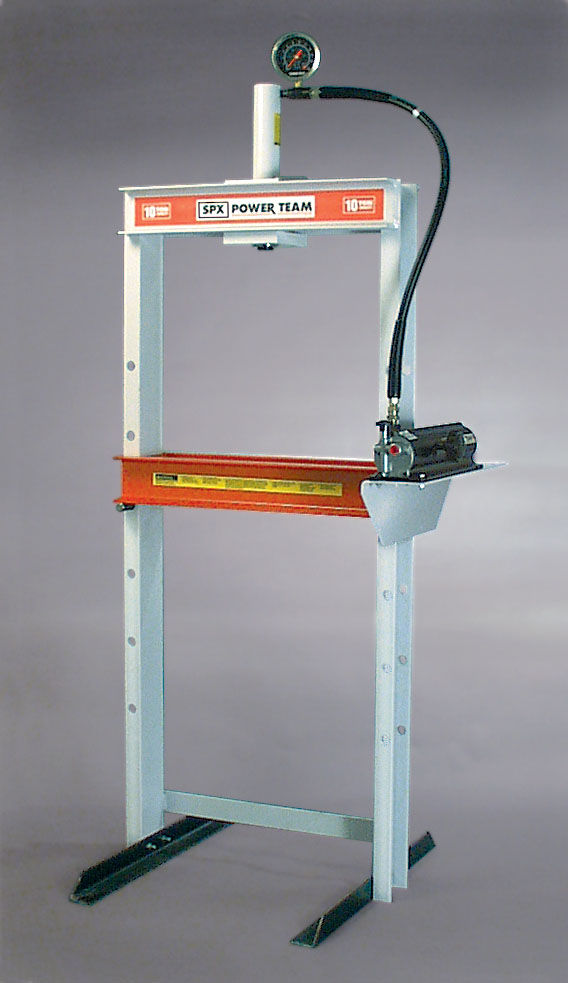

經濟型壓床特點：
- 在經濟型型號中，行程長度不超過159 mm。
- 利用絞車，床身高度易于調節并在手柄松掉時床身不會下落。
- 能使油缸快進的動力源的選擇:雙速液壓手動泵，電動液壓泵或氣動液壓泵。
經濟型壓床特點：
| 訂貨號 |
負載能力
(噸) |
適用油缸
類型 |
行程
(mm) |
油缸
訂貨號 |
速度(mm/min.)† † † |
液壓泵
類型 |
控制閥
類型 |
液壓泵
訂貨號† |
重量
(kg) |
| 進油 |
壓力工作 |
| SPA256 |
25 |
單作用 |
158,8 |
C256C |
248,9 |
30,5 |
氣動 |
2通 腳踏 |
PA6 |
262,2 |
| SPM256 |
25 |
單作用 |
158,8 |
C256C |
12,5
mm/行程 |
0,8 mm/行程 |
手動 |
卸壓閥 |
P59 |
269,9 |
| SPE256 |
25 |
單作用 |
158,8 |
C256C |
1183,6 |
83,8 |
電動 |
2通†† |
PE172 |
276,3 |
† 電磁閥帶12V遙控手動開關。
†† 泵停止時可保壓，也具有自動卸壓設置。裝有3.1m馬達遙控器。
††† 典型的性能基于7 bar和700 bar泵的規格，精確的速度視操作的情況不同而不同。
‡ 壓床標準配置泵。其它Power Team泵也可替代。空載及700 bar時噪音：PE172-67/81dBA;距泵0.9m周圍測定。 |
液壓泵的電動馬達數據：
PE17 系列 - 1/2HP, 115V, 60Hz, 單相。如需230V, 50Hz, 在訂貨號后面加后綴"-220"。
PE21 系列- 2HP, 230V, 60Hz, 單相。也提供115V, 60Hz和230V, 50Hz。如需230V, 50Hz, 訂貨號后加"-220"后綴。至于115V的規格，請?jiān)冎圃鞆S商。
|
A
(mm)
|
B
(mm) |
C
(mm) |
D *
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
J
(mm) |
K
(mm) |
L
(mm) |
M
(mm) |
占地面積
(mm) |
| 1727,2 |
1092,2 |
711,2 |
76,2-736,6 |
174,6-1101,7 |
114,3 |
812,8 |
139,7 |
165,1 |
177,8 |
63,5 |
203,2 |
1092,2 x 711,2 |
| * 頭部可橫向移動。 |
|
