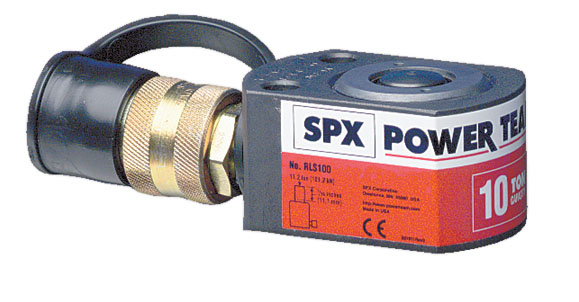

適用于空間高度在41至101.6mm的狹窄空間作業。
- 油缸缸體、活塞和壓緊螺母都作了防腐防磨的“POWER TECH”表面處理。
- 標準的凸型活塞桿（5 —30 噸）或轉環鞍座（5—150 噸）使偏心載荷影響減小到最小。
- 獨特的重載彈簧使活塞快速回縮。
- 每個缸體都有一個標準的 3/8" NPTF (型號：9796)母接頭，(RLS50型油缸有一個不傾斜3/8"接頭)。油口接頭為3/8" NPTF。
- 除RLS50 外，所有油缸上的接口都向上傾斜以獲得額外的空間。
| 訂貨號 |
負載能力
(噸) |
行程
(mm) |
油量
(cm3) |
油缸內徑
(mm) |
油缸
有效內徑
(cm2) |
缸體
內部壓力
(bar) |
700 bar
時的負載
(噸) |
重量
(kg) |
| RLS50 |
5 |
14,3 |
10 |
28,6 |
6,4 |
693,7 |
4,5 |
1,0 |
| RLS100 |
10 |
11,2 |
17 |
42,9 |
14,4 |
616,6 |
10,1 |
1,5 |
| RLS200 |
20 |
11,2 |
33 |
60,3 |
28,6 |
622,5 |
20,1 |
2,5 |
| RLS300 |
30 |
12,7 |
53 |
73,0 |
41,9 |
637,2 |
29,4 |
3,9 |
| RLS500S |
50 |
15,9 |
99 |
88,9 |
62,1 |
716,6 |
43,6 |
6,4 |
| RLS750S |
75 |
15,9 |
163 |
114,3 |
102,6 |
650,3 |
72,1 |
10,6 |
| RLS1000S |
100 |
15,9 |
202 |
127,0 |
126,6 |
702,3 |
89,0 |
13,6 |
| RLS1500S |
150 |
14,3 |
282 |
158,8 |
197,9 |
674,2 |
139,1 |
23,6 |
| RLS系列油缸的安裝孔 |
| 訂貨號 |
基圓直徑 |
深度 |
螺孔直徑 |
| RLS50 |
8,6 |
6,4 |
5,6 |
| RLS100 |
10,7 |
8,7 |
7,1 |
| RLS200 |
15,5 |
10,4 |
10,4 |
| RLS300 |
15,5 |
11,2 |
10,4 |
| RLS500S |
17,8 |
12,7 |
11,9 |
| RLS750S |
20,3 |
14,2 |
13,5 |
| RLS1000S |
20,3 |
14,2 |
13,5 |
| RLS1500S |
20,6 |
14,2 |
13,5 |
| |
A |
B |
C1和C2 |
F |
H |
W |
X |
Y |
Z |
| 訂貨號 |
活塞縮回后
總高度
(mm) |
活塞伸出后
總高度
(mm) |
外圓直徑
(mm) |
底面至
油口距離
(mm) |
活塞桿
直徑
(mm) |
安裝孔位置
(mm) |
| RLS50 |
41,3 |
55,6 |
41,3 x 65,1 |
19,1 |
15,9 |
19,1 |
28,6 |
6,4 |
25,4 |
| RLS100 |
44,5 |
55,6 |
55,6 x 82,6 |
15,9 |
19,1 |
17,5 |
36,5 |
9,5 |
33,3 |
| RLS200 |
50,8 |
62,0 |
76,2 x 101,6 |
16,7 |
28,6 |
18,3 |
49,2 |
13,5 |
39,7 |
| RLS300 |
58,7 |
71,4 |
95,3 x 114,3 |
18,3 |
34,9 |
20,6 |
52,4 |
21,4 |
44,5 |
| RLS500S |
66,7 |
82,6 |
114,3 x 139,7 |
21,4 |
44,5 |
23,8 |
66,7 |
23,8 |
54,0 |
| RLS750S |
79,4 |
95,3 |
140,5 x 165,1 |
25,4 |
54,0 |
23,8 |
76,2 |
32,2 |
65,9 |
| RLS1000S |
85,7 |
101,6 |
152,4 x 177,8 |
25,4 |
63,5 |
20,6 |
76,2 |
38,1 |
71,4 |
| RLS1500S |
101,6 |
115,9 |
190,5 x 215,9 |
33,3 |
76,2 |
33,4 |
117,5 |
36,5 |
79,4 |
|
