適用于空間高度在89至290.5 mm的狹窄空間。
- 鍍銅活塞桿和襯壓緊螺母能耐磨損和耐腐蝕。
- 重載回復彈簧（雙作用油缸除外）能使活塞快速回縮并提供低的回縮高度。
- 10—50 噸的油缸上的連接接頭向上傾斜5 度以獲得額外間隙。
- 帶環槽的活塞頂端使載荷不致滑動。
- 油缸在最大行程處也能承受最大載荷。
- 100噸與250噸油缸上配有可以拆裝的攜帶手柄。
符合ASME B30.1 10,000 PSI標準
| 訂貨號 |
負載能力
(噸) |
行程
(mm) |
油量
(cm3)
|
油缸內徑
(mm) |
油缸有效面積
(cm2) |
缸體內部壓力
(bar) |
700 bar
時的負載 |
重量
(kg) |
| |
|
|
推出 |
退回 |
|
推出 |
推出 |
推出 |
|
| RSS101 |
10 |
38,1 |
55,8 |
– |
42,9 |
14,4 |
616,60 |
10,2 |
2,7 |
| RSS202 |
20 |
44,5 |
126,3 |
– |
60,3 |
28,6 |
622,53 |
20,0 |
4,5 |

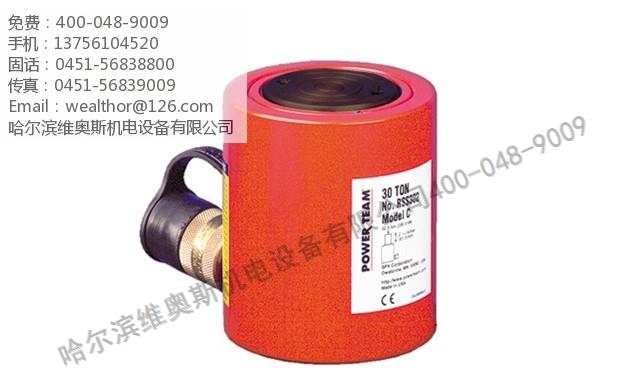

| RSS302 |
30 |
62,0 |
259,1 |
– |
73,0 |
41,9 |
637,28 |
29,5 |
6,7 |
| RSS502 |
50 |
60,3 |
373,9 |
– |
88,9 |
62,0 |
716,57 |
43,6 |
10,5 |

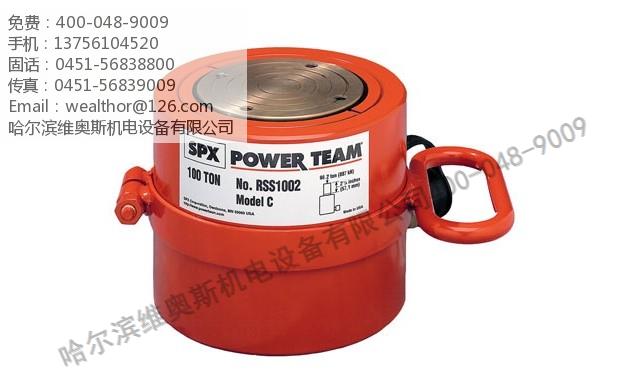

| RSS1002 |
100 |
57,2 |
724,9 |
– |
127,0 |
126,6 |
702,30 |
81,1 |
21,5 |
| RSS1002D |
100 |
38,1 |
482,2 |
211,6 |
127,0 |
126,6 |
702,30 |
81,1 |
24,8 |
| RSS2503 |
250 |
76,2 |
2.469,8 |
– |
203,2 |
323,9 |
686,44 |
227,8 |
99,9 |
| |
A |
B |
C |
F |
H |
| 訂貨號 |
活塞縮回后
總高度
(mm) |
活塞伸出后
總高度
(mm) |
外圓直徑
(mm) |
底面
至油口距離
(mm) |
活塞桿
直徑
(mm) |
| RSS101 |
88,9 |
127,0 |
69,9 |
15,9 |
38,1 |
| RSS202 |
95,3 |
139,7 |
90,5 |
15,9 |
54,8 |
| RSS302 |
117,5 |
179,4 |
101,6 |
15,9 |
63,5 |
| RSS502 |
127,0 |
187,3 |
123,8 |
19,1 |
79,4 |
| RSS1002 |
139,7 |
196,9 |
168,3 |
23,8 |
111,1 |
| RSS1002D |
144,5 |
182,6 |
174,6 |
23,8 * |
95,3 |
| RSS2503 |
290,6 |
366,8 |
250,8 |
46,0 |
139,7 |
| * 油缸頂部至油口距離39.7mm |
|
