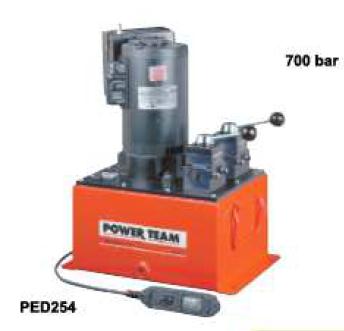

為一部泵驅動多個工具或油缸而設計。一般推薦使用于75噸以下油缸。
- 雙速泵，兩個閥具有相同的低壓和高壓流量。
- 每個泵的流量和壓力互相獨立。
- 每個泵的供油量在壓力7 bar時流量為4.8L/min. 700 bar時流量為0.4L/min.。
- 配備 1.12 kW，220V，50Hz感應馬達，3.1m線纜遙控器及19L鋼制油箱。
- 可用于操作單作用或雙作用油缸。
- 每一個泵含有兩個獨立的泵及兩個獨立的閥。這就允許一個泵來操作控制多個動作。
- 兩個獨立泵均配有一個外置可調溢流閥。
- 不推薦用于頻繁的啟動及停止。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
控制閥類型 |
控制閥
訂貨號 |
控制閥
功能 |
控制開關†† |
馬達 |
油箱
可用油量
(L) |
| PED253-50-220 |
單作用 |
1.12 KW 馬達，19L油箱，控制閥帶“預置單向閥”功能。 |
3通 |
9520 |
前進/保持/回退 |
遙控馬達控制 |
1,1 kW, 220 VAC,
50 Hz ††, 單相 |
16,4 |
| PED254-50-220 |
雙作用 |
1.12 KW 馬達，19L油箱，控制閥帶“預置單向閥”功能。 |
4通 |
9506 |
前進/保持/回退 |
遙控馬達控制 |
1,1 kW, 220 VAC,
50 Hz ††, 單相 |
16,4 |
| PED254S-50-220 |
雙作用 |
PED254，帶遙控控制電磁閥。 |
4通 |
9513 |
前進/保持/回退 |
遙控閥 |
1,1 kW, 220 VAC,
50 Hz ††, 單相 |
16,4 |
| †† 控制開關與市電電壓相連接. 所有遙控電纜為3.1m長。 |
| 訂貨號 |
最大
輸出壓力
(bar) |
轉速
(rmp) |
不帶載/
700bar
壓力噪音
(dBA) |
電流強度
220V
在700bar下
(A)** |
不同壓力下的流量
(L/min.)† |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
含油
重量
(kg) |
7
(bar) |
50
(bar) |
350
(bar) |
700
(bar) |
PED
系列 |
700 |
2.874 |
87/85* |
11 |
4,8 |
0,6 |
0,6 |
0,4 |
527,1 |
457,2 |
292,1 |
215,9 |
419,1 |
228,6 |
457,2 |
330,2 |
77,1 |
* 噪聲強度在0.9m距離周圍所測試。
** 電流強度在700 bar，230V 50Hz時為15Amp。 |
